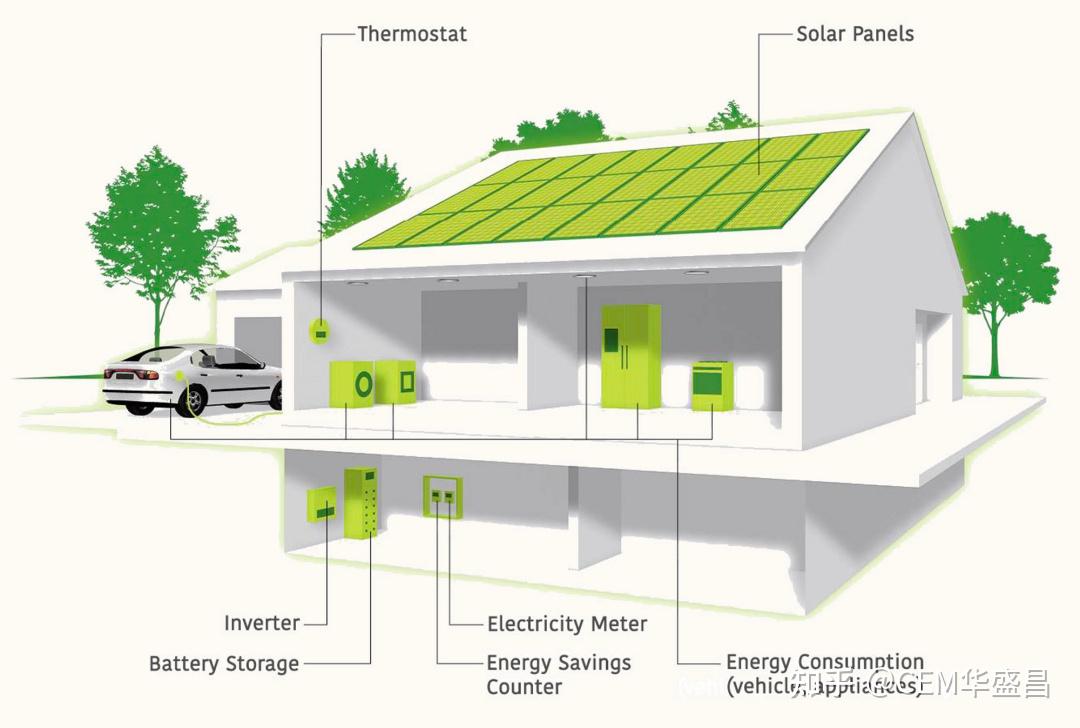

　　本实用新型涉及储能系统技术领域，尤其涉及一种户用储能系统。户用储能系统包括管理模组和多个电池模块，多个电池模块能够电连接或者拆分成固定电池模组和移动电池模组。管理模组能够监控拆分前的多个电池模块，管理模组可拆分成至少两个管理模块，其中一个管理模块监控固定电池模组并组成固定储能系统，另一个管理模块监控移动电池模组并组成移动储能系统。本实用新型提出的户用储能系统为作为固定储能系统使用，同时还能够拆分成固定储能系统和移动储能系统，在满足家庭日常用电需求的同时，还能够满足户外用电需求，适用于不同的使用场

　　(19)国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 219611387 U (45)授权公告日 2023.08.29 (21)申请号 4.3 (22)申请日 2023.03.21 (73)专利权人 阳光储能技术有限公司 地址 230088 安徽省合肥市高新区柏堰科 技园铭传路788号 (72)发明人 黄书强 肖靖苏金国 (74)专利代理机构 北京品源专利代理有限公司 11332 专利代理师 陈宏 (51)Int.Cl. H02J 7/00 (2006.01) H02J 7/35 (2006.01) H02J 15/00 (2006.01) 权利要求书2页 说明书6页 附图6页 (54)实用新型名称 一种户用储能系统 (57)摘要 本实用新型涉及储能系统技术领域，尤其涉 及一种户用储能系统。户用储能系统包括管理模 组和多个电池模块，多个电池模块能够电连接或 者拆分成固定电池模组和移动电池模组。管理模 组能够监控拆分前的多个电池模块，管理模组可 拆分成至少两个管理模块，其中一个管理模块监 控固定电池模组并组成固定储能系统，另一个管 理模块监控移动电池模组并组成移动储能系统。 本实用新型提出的户用储能系统为作为固定储 能系统使用，同时还能够拆分成固定储能系统和 移动储能系统 ，在满足家庭日常用电需求的同 时，还能够满足户外用电需求，适用于不同的使 U 用场景中，提高了户用储能系统的通用性，而且 7 用户无需采购不同类型的户用储能系统，极大地 8 3 1 降低了采购成本。 1 6 9 1 2 N C CN 219611387 U 权利要求书 1/2页 1.一种户用储能系统，其特征在于，包括： 多个电池模块(1)，多个所述电池模块(1)能够电连接或者拆分成固定电池模组和移动 电池模组； 管理模组，所述管理模组被配置为能够监控拆分前的多个所述电池模块(1)，所述管理 模组可拆分成至少两个管理模块(2)，其中一个所述管理模块(2)监控所述固定电池模组并 组成固定储能系统，另一个所述管理模块(2)监控所述移动电池模组并组成移动储能系统。 2.根据权利要求1所述的户用储能系统，其特征在于，所述户用储能系统还包括： 光伏发电组件(3)，能够实现光伏发电；以及 逆变器模块(4)，所述光伏发电组件(3)通过所述逆变器模块(4)与多个所述电池模块 (1)电连接，以对多个所述电池模块(1)进行充电。 3.根据权利要求2所述的户用储能系统，其特征在于，所述光伏发电组件(3)具有多个， 多个所述光伏发电组件(3)可分离地相连。 4.根据权利要求3所述的户用储能系统，其特征在于，所述固定储能系统还包括固定发 电模组，所述固定发电模组包括部分所述光伏发电组件(3)和一个能够与所述固定电池模 组电连接的所述逆变器模块(4)； 所述移动储能系统还包括移动发电模组；所述移动发电模组包括另一部分所述光伏发 电组件(3)和一个能够与所述移动电池模组电连接的所述逆变器模块(4)。 5.根据权利要求4所述的户用储能系统，其特征在于，在所述移动储能系统中，所述逆 变器模块(4)与所述管理模块(2)集成为一体。 6.根据权利要求4所述的户用储能系统，其特征在于，在所述移动储能系统中，所述逆 变器模块(4)与所述管理模块(2)或所述移动电池模组固定相连。 7.根据权利要求1～6中任一项所述的户用储能系统，其特征在于，所述移动电池模组 具有一个所述电池模块(1)，所述移动储能系统中的所述管理模块(2)与其监控的所述电池 模块(1)集成为一体。 8.根据权利要求1～6中任一项所述的户用储能系统，其特征在于，所述移动储能系统 还包括紧固件(9)，所述移动电池模组具有一个所述电池模块(1)，所述移动储能系统的所 述管理模块(2)与其监控的所述电池模块(1)通过所述紧固件(9)相连。 9.根据权利要求1～6中任一项所述的户用储能系统，其特征在于，所述移动储能系统 还包括紧固件(9)，所述移动电池模组具有多个所述电池模块(1)，所述移动储能系统中的 多个所述电池模块(1)之间以及所述管理模块(2)与所述移动电池模组之间均通过所述紧 固件(9)相连。 10.根据权利要求1～6中任一项所述的户用储能系统，其特征在于，所述移动储能系统 还包括移动件(5)，所述移动电池模组和/或监控所述移动电池模组的所述管理模块(2)上 可分离地设置有所述移动件(5)。 11.根据权利要求1～6中任一项所述的户用储能系统，其特征在于，多个所述电池模块 (1)与多个所述管理模块(2)沿竖直方向可分离地连接，以形成储能主系统，且每个所述电 池模块(1)与每个所述管理模块(2)沿所述竖直方向的位置可调。 12.根据权利要求11所述的户用储能系统，其特征在于，所述户用储能系统还包括顶盖 (6)和底座(7)，所述储能主系统的底端设置于所述底座(7)上，所述顶盖(6)盖设于所述储 2 2 CN 219611387 U 权利要求书 2/2页 能主系统的顶端。 13.根据权利要求12所述的户用储能系统，其特征在于，所述户用储能系统还包括短接 模块(8)，所述短接模块(8)嵌置于所述顶盖(6)内，所述短接模块(8)与所述移动电池模组 电连接，以使所述移动电池模组内形成充放电的闭环回路。 3 3 CN 219611387 U 说明书 1/6页 一种户用储能系统 技术领域 [0001] 本实用新型涉及储能系统技术领域，尤其涉及一种户用储能系统。 背景技术 [0002] 随着光伏发电系统以及电池的大规模应用与发展，户用储能系统尤其是户外光储 系统由于其占地小、操作维护简单，从而得到广泛地普及和使用。 [0003] 目前，户用储能系统分为两种，一种是基于家庭日常用电需求开发的固定式户用 储能系统，其侧重于较大的发电功率与储电量，整体体积较大，一般固定安装于家庭环境 中。另一种则是便携式户用储能系统，基于家庭外出时的用电需求开发的小型户用储能系 统，其侧重于便携性且能量密度较低。由于现有的各类型的户用储能系统均只能够满足单 一的使用场景，通用性较差，用户往往需要购买两种不同的户用储能系统以满足不同的使 用场景，增大了采购成本。 [0004] 因此，继续一种户用储能系统来解决上述问题。 实用新型内容 [0005] 本实用新型的目的在于提供一种户用储能系统，以同时满足日常用电需求和户外 用电需求，提高通用性，降低采购成本。 [0006] 为达此目的，本实用新型所采用的技术方案是： [0007] 一种户用储能系统，包括： [0008] 多个电池模块，多个电池模块能够电连接或者拆分成固定电池模组和移动电池模 组； [0009] 管理模组，管理模组被配置为能够监控拆分前的多个电池模块，管理模组可拆分 成至少两个管理模块，其中一个管理模块监控固定电池模组并组成固定储能系统，另一个 管理模块监控移动电池模组并组成移动储能系统。 [0010] 作为优选方案，户用储能系统还包括： [0011] 光伏发电组件，能够实现光伏发电；以及 [0012] 逆变器模块，光伏发电组件通过逆变器模块与多个电池模块电连接，以对多个电 池模块进行充电。 [0013] 作为优选方案，光伏发电组件具有多个，多个光伏发电组件可分离地相连。 [0014] 作为优选方案，固定储能系统还包括固定发电模组，固定发电模组包括部分光伏 发电组件和一个能够与固定电池模组电连接的逆变器模块； [0015] 移动储能系统还包括移动发电模组；移动发电模组包括另一部分光伏发电组件和 一个能够与移动电池模组电连接的逆变器模块。 [0016] 作为优选方案，在移动储能系统中，逆变器模块与管理模块集成为一体。 [0017] 作为优选方案，在移动储能系统中，逆变器模块与管理模块或移动电池模组固定 相连。 4 4 CN 219611387 U 说明书 2/6页 [0018] 作为优选方案，移动电池模组具有一个电池模块，移动储能系统中的管理模块与 其监控的电池模块集成为一体。 [0019] 作为优选方案，移动储能系统还包括紧固件，移动电池模组具有一个电池模块，移 动储能系统的管理模块与其监控的电池模块通过紧固件相连。 [0020] 作为优选方案，移动储能系统还包括紧固件，移动电池模组具有多个电池模块，移 动储能系统中的多个电池模块之间以及管理模块与移动电池模组之间均通过紧固件相连。 [0021] 作为优选方案，移动储能系统还包括移动件，移动电池模组和/或监控移动电池模 组的管理模块上可分离地设置有移动件。 [0022] 作为优选方案，多个电池模块与多个管理模块沿竖直方向可分离地连接，以形成 储能主系统，且每个电池模块与每个管理模块沿竖直方向的位置可调。 [0023] 作为优选方案，户用储能系统还包括顶盖和底座，储能主系统的底端设置于底座 上，顶盖盖设于储能主系统的顶端。 [0024] 作为优选方案，户用储能系统还包括短接模块，短接模块嵌置于顶盖内，短接模块 与移动电池模组电连接，以使移动电池模组内形成充放电的闭环回路。 [0025] 本实用新型的有益效果为： [0026] 本实用新型提出的户用储能系统包括管理模组和多个电池模块，管理模组监控拆 分前的多个电池模块，以满足家庭日常用电需求。当多个电池模块拆分成固定电池模组和 移动电池模组后，管理模组对应可拆分成至少两个管理模块，其中一个管理模块监控固定 电池模组并组合形成固定储能系统，以满足日常用电需求。另一个管理模块监控移动电池 模组并组合形成移动储能系统，便于外出携带使用，以满足户外用电需求。本实用新型提出 的户用储能系统能够作为固定式储能系统使用，同时还能够根据使用需求拆分成固定储能 系统和移动储能系统，在满足家庭日常用电需求的同时，还能够满足户外用电需求，从而适 用于不同的使用场景中，提高了户用储能系统的通用性，而且用户无需采购不同类型的户 用储能系统，极大地降低了采购成本。 附图说明 [0027] 图1是本实用新型实施例提供的未加装光伏发电组件的户用储能系统的结构示意 图； [0028] 图2是本实用新型实施例提供的未加装光伏发电组件的固定式户用储能系统的结 构示意图； [0029] 图3是本实用新型实施例提供的未加装光伏发电组件的便携式户用储能系统的结 构示意图； [0030] 图4是本实用新型实施例提供的加装有光伏发电组件的户用储能系统的主视图； [0031] 图5是本实用新型实施例提供的加装有光伏发电组件的便携式户用储能系统的主 视图； [0032] 图6是本实用新型实施例提供的加装有光伏发电组件的固定式户用储能系统的主 视图。 [0033] 图中部件名称和标号如下： [0034] 1、电池模块；2、管理模块；3、光伏发电组件；4、逆变器模块；5、移动件；6、顶盖；7、 5 5 CN 219611387 U 说明书 3/6页 底座；8、短接模块；9、紧固件。 具体实施方式 [0035] 为使本实用新型解决的技术问题、采用的技术方案和达到的技术效果更加清楚， 下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。可以理解的是， 此处所描述的具体实施例仅仅用于解释本实用新型，而非对本实用新型的限定。另外还需 要说明的是，为了便于描述，附图中仅示出了与本实用新型相关的部分而非全部。 [0036] 在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”、“固 定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连 接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内 部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理 解上述术语在本实用新型中的具体含义。 [0037] 在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之 “下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通 过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第 一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特 征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅 表示第一特征水平高度小于第二特征。 [0038] 在本实施例的描述中，术语“上”、“下”、“右”、等方位或位置关系为基于附图所示 的方位或位置关系，仅是为了便于描述和简化操作，而不是指示或暗示所指的装置或元件 必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此 外，术语“第一”、“第二”仅仅用于在描述上加以区分，并没有特殊的含义。 [0039] 下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。 [0040] 目前，户用储能系统分为固定式户用储能系统和便携式户用储能系统，固定式户 用储能系统用于满足家庭日常用电需求，整体体积较大，一般固定安装于家庭环境中。便携 式户用储能系统用于满足家庭外出时的用电需求，方便携带且能量密度较低。由于现有的 户用储能系统均只能够满足单一的使用场景，通用性较差，用户往往需要购买两种不同的 户用储能系统以满足不同的使用场景，增大了使用成本。 [0041] 为解决上述问题，如图1～图3所示，本实施例提出了一种户用储能系统，户用储能 系统包括管理模组和多个电池模块1，多个电池模块1能够电连接或者拆分成固定电池模组 和移动电池模组。管理模组能够监控拆分前的多个电池模块1。管理模组可拆分成至少两个 管理模块2。其中一个管理模块2监控固定电池模组并组成固定储能系统，另一个管理模块2 监控移动电池模组并组成移动储能系统。 [0042] 需用说明的是，管理模块2即为电池管路模块，能够调节电池模块1的运行参数等， 以对电池模块1的充放电情j9.com况进行监控，从而保证电池模块1安全、稳定地运行。在将多个电 池模块1拆分前，仅有一个管理模块2处于正常的工作状态，而其他的管理模块2处于失效或 功能受限状态，不参与或仅部分参与多个电池模块1的监控中。由于管理模块2为现有技术， 对于其具体的结构和工作过程不再详述。 [0043] 在本实施例中，多个电池模块1未被拆分时，其中一个管理模块2监控多个电池模 6 6 CN 219611387 U 说明书 4/6页 块1，以满足家庭日常用电需求。当多个电池模块1拆分成固定电池模组和移动电池模组后， 管理模组对应拆分成至少两个管理模块2，其中一个管理模块2监控固定电池模组并组合形 成固定储能系统，以满足日常用电需求。另一个管理模块2监控移动电池模组并组合形成移 动储能系统，便于外出携带使用，以满足户外用电需求。本实施例的户用储能系统能够作为 固定式户用储能系统使用，同时还能够根据使用需求拆分成固定储能系统和移动储能系 统，在满足家庭日常用电需求的同时，还能够满足户外用电需求，从而适用于不同的场景 中，提高了户用储能系统的通用性，而且用户无需采购不同类型的户用储能系统，极大地降 低了采购成本。 [0044] 如图1所示，多个电池模块1与多个管理模块2沿竖直方向可分离地连接，以形成储 能主系统，通过将多个电池模块1与多个管理模块2沿竖直方向叠置到一起，实现了储能主 系统的紧凑安装，减小了整体的占地面积。而且，每个电池模块1与每个管理模块2沿竖直方 向的位置可调，从而可以根据使用需求灵活调整电池模块1和管理模块2的安装位置，实现 了储能主系统的灵活安装。 [0045] 具体地，本实施例的储能主系统具有四个电池模块1和两个管理模块2。其中三个 电池模块1和一个管理模块2由下到上依次叠置相连，并组合形成固定储能系统，以满足日 常用电需求。另外的一个管理模块2与另一个电池模块1由下到上依次叠置相连，并组合形 成移动储能系统，且移动储能系统位于固定储能系统的上方，以便于储能主系统的快速拆 分，简化了拆分操作，提高了储能主系统的拆分效率，且方便用户拿取便携式户用储能系 统。在其他实施例中，电池模块1还可以设置有两个、三个或五个以上，管理模块2也可以设 置有三个以上，在此不做具体限定。 [0046] 需要说明的是，户用储能系统可以仅具有储能功能，并通过家庭电网向各个电池 模块1内进行充电，以实现电池模块1的储能功能。如图1和图2所示，本实施例的户用储能系 统还可以包括逆变器模块4，可以将逆变器模块4作为固定储能系统的一部分，家庭电网能 够通过逆变器模块4向各个电池模块1内进行充电。由于逆变器模块4为现有技术，对于其具 体的结构和工作原理不再进行赘述。 [0047] 此外，本实施例的户用储能系统还包括多个连接线(图中未示出)，储能主系统的 各个模块之间可以通过连接线或者自身具有的插拔结构实现电连接和/或通讯连接。储能 主系统的各个模块之间能够根据安装需求和使用要求灵活选择安装方式，在此不作具体限 定。 [0048] 如图3所示，移动电池模组具有一个电池模块1，有利于降低移动储能系统的重量 和体积，方便外出携带和使用。还可以将管理模块2与其监控的移动电池模组中的电池模块 1集成为一体，进一步提高了移动储能系统的集成度和便携性。 [0049] 具体地，户用储能系统还包括紧固件9，当移动电池模组具有一个电池模块1时，管 理模块2与其监控的移动电池模组中的电池模块1通过紧固件9相连，以提高移动储能系统 的稳定性和便携性。 [0050] 需要说明的是，移动电池模组还可以具有多个电池模块1，移动电池模组中的多个 电池模块1之间以及管理模块2与移动电池模组之间均通过紧固件9相连，以提高移动储能 系统的稳定性和便携性。 [0051] 如图1所示，本实施例的紧固件9为连接板，移动电池模组的电池模块1与监控移动 7 7 CN 219611387 U 说明书 5/6页 电池模组的管理模块2通过螺栓与同一个连接板固定相连，以实现移动储能系统的稳定连 接，提高其携带性。同时，固定式户用储能系统内的电池模块1与管理模块2同样可以通过连 接板固定连接到一起，以保证固定储能系统的连接强度和结构稳定性。 [0052] 需要说明的是，本实施例的户用储能系统中的各个模块之间可以采用跨越固定方 式、整体固定方式或逐级固定方式进行组装。例如，三个叠置设置的模块的跨越固定方式为 只固定上下两个模块，中间模块不固定。整体固定方式为所有模块均通过同一个部件进行 固定，该部件可以为连接板或墙体等。逐级固定则为将各个相邻的模块固定连接。本实施例 的户用储能系统可以根据组装需求灵活选择一种或多种固定方式，在此不作具体限定。 [0053] 此外，户用储能系统还包括移动件5，移动电池模组和/或监控移动电池模组的管 理模块2上可分离地设置有移动件5。本实施例的移动件5为把手，移动电池模组中的电池模 块1顶端具有凹槽，把手可转动地安装于凹槽内。当需要搬运移动便携式户用储能系统时， 只需通过提拉把手即可，操作简便。在其他实施例中，移动件5还可以为滚轮等，通过在电池 模块1与管理模块2上加装滚轮，能够实现移动储能系统的快速移动，进一步提高了便携性。 当然，电池模块1与管理模块2上还可以具有多种加装口，以加装不同类型的移动件5，实现 了多种移动件5的可选择性安装。 [0054] 如图3所示，户用储能系统还包括短接模块8，短接模块8与移动电池模组电连接， 以使移动电池模组内形成充放电的闭环回路。具体地，移动储能系统中的电池模块1具有短 接口(图中未示出)，短接模块8罩设于短接口上并能够与电池模块1内部的回路导通，以使 电池模块1内形成完整的闭环回路。通过加装短接模块8能够使拆分出的移动储能系统独立 运行，以满足向外部设备稳定供电的需求。由于短接模块8实现短接功能的方式为储能领域 的常规技术手段，在此不再赘述。 [0055] 如图1所示，户用储能系统还包括顶盖6和底座7，储能主系统的底端设置于底座7 上，顶盖6盖设于储能主系统的顶端。通过在储能主系统的上下两端分别加装顶盖6和底座 7，提高了储能主系统的安全性。 [0056] 需要说明的是，储能主系统下端的电池模块1通过同一连接板固定安装于底座7 上，实现了储能主系统的稳定安装，同时提高了拆分后形成的固定储能系统的稳定性。此 外，本实施例的短接模块8嵌置于顶盖6内，实现了短接模块8的紧凑安装。需要说明的是，短 接模块8体积小，重量轻，方便携带。而且，当户用储能系统为拆分前，短接模块8仅仅放置于 顶盖6内，且不与顶盖6下方的电池模块1发生短接。 [0057] 本实施例的户用储能系统为户用光储系统，能够通过光伏发电形式对电池模块1 进行充电。具体地，如图4所示，户用储能系统还包括光伏发电组件3和逆变器模块4，光伏发 电组件3能够实现光伏发电。光伏发电组件3通过逆变器模块4与多个电池模块1电连接，以 对多个电池模块1进行充电，极大地降低了家庭电网的耗电量，实现了节能降耗。 [0058] 具体地，光伏发电组件3具有多个，多个光伏发电组件3可分离地相连。通过增加光 伏发电组件3的数量能够提高光伏发电量，以满足户用储能系统的充电需求，大幅降低家庭 电网的耗电量。而且光伏发电组件3的数量可以根据储能需求灵活增减，同时便于光伏发电 组件3的安装与更换。 [0059] 如图5和图6所示，本实施例的逆变器模块4具有两个，多个光伏发电组件3能够被 拆分成两部分。固定储能系统还包括固定发电模组，固定发电模组包括部分光伏发电组件3 8 8 CN 219611387 U 说明书 6/6页 和一个能够与固定电池模组电连接的逆变器模块4。移动储能系统还包括移动发电模组，移 动发电模组包括另一部分光伏发电组件3和一个能够与移动电池模组电连接的逆变器模块 4。当外出携带移动储能系统时，能够利用太阳光发电并存储于电池模块1内，提高了移动储 能系统的供电能力，扩大了使用场景。 [0060] 需要说明的是，固定发电模组与固定电池模组可以使用同一个逆变器模块4，从而 减少逆变器模块4的数量，简化了户用储能系统的结构，降低成本。 [0061] 进一步地，在移动储能系统中，逆变器模块4与管理模块2集成为一体，提高了移动 储能系统的集成度和便携性。在其他实施例中，移动储能系统中的逆变器模块4还能够与管 理模块2或移动电池模组固定相连。例如，可以通过上述的连接板实现移动储能系统中的逆 变器模块4与电池模块1或管理模块2固定连接，以提高移动储能系统的结构稳定性。 [0062] 具体地，用户外出时携带的移动储能系统分为以下几种方式： [0063] 第一种方式：可以仅仅携带移动电池模组和一个管理模块2组合成的移动储能系 统，且移动电池模组仅有一个电池模块1。第二种方式为：在第一种方式的基础上加装移动 发电模组和一个逆变器模块4，以组合形成便携式户用光储系统。第三种方式为：在第一种 方式的基础上增加电池模块1的数量，以提高移动储能系统的供电能力。当然，还可以将第 二种方式和第三种方式结合形成第四方式，使得用户能够根据户外用电需求灵活选择移动 储能系统的组成。 [0064] 需要注意的是，为了提高移动电池模组中电池模块1的使用效率，可以通过管理模 块2设定移动电池模组中的电池模块1能够进行优先充电和/或滞后放电，减少用户外出时 需要等待电池模块1充电的情况，提高了用户的使用体验。 [0065] 以上实施方式只是阐述了本实用新型的基本原理和特性，本实用新型不受上述实 施方式限制，在不脱离本实用新型精神和范围的前提下，本实用新型还有各种变化和改变， 这些变化和改变都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的 权利要求书及其等效物界定。 9 9 CN 219611387 U 说明书附图 1/6页 图1 10 10 CN 219611387 U 说明书附图 2/6页 图2 11 11 CN 219611387 U 说明书附图 3/6页 图3 12 12 CN 219611387 U 说明书附图 4/6页 图4 13 13 CN 219611387 U 说明书附图 5/6页 图5 14 14 CN 219611387 U 说明书附图 6/6页 图6 15 15
